室外多參數大氣環境檢測儀
（產品說明）

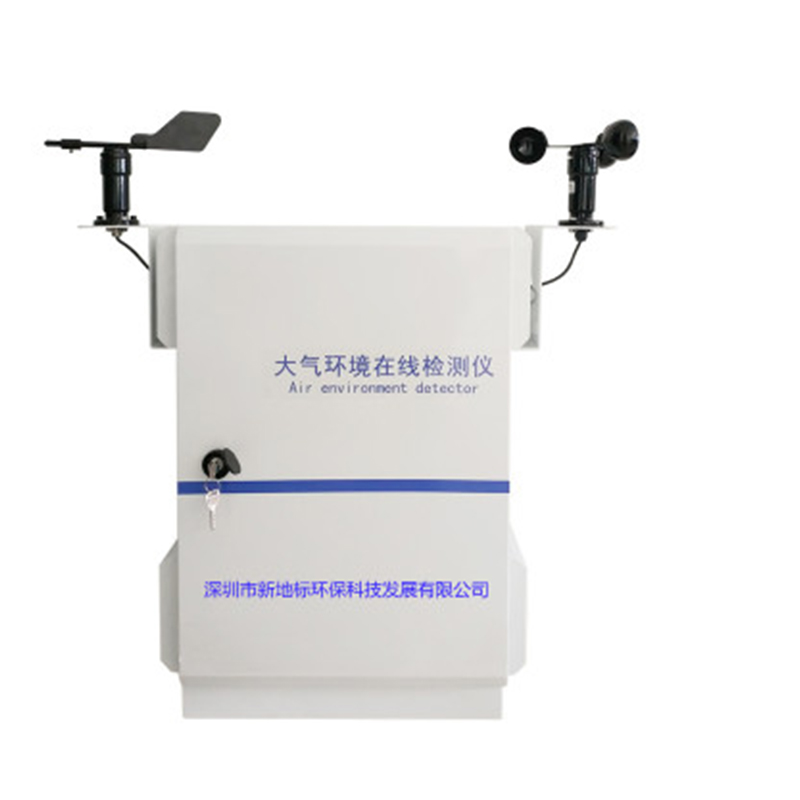

 室外多參數大氣環境檢測儀

• 產品簡介

XDB-QX8型室外在線監測系統是由深圳市新地標環保科技發展有限公司針對目前室外大氣網格化環境污染監測研發生產的一款設備，用于測量室外大氣PM2.5、PM10、噪音、溫濕度、風速、風向、負氧離子、氧氣、SO2、NO2、O3、H2S、VOCs、CO等參數。此系統主要適用于旅游景區、智慧社區、智慧城市、建筑工地、工業廠區環境、公共廁所、碼頭、產業園、化工廠、公園小區。實時檢測室外環境參數并通過GPRS、以太網、WIFI、ZigBee、433等方式實時傳輸至顯示終端或者云端大數據管理平臺。


• 產品特點

• 滿足野外作業需求，具有防風、防雨、防塵等功能，滿足IP65防護等級。

• 采集設定：可自由設定采集時間間隔，并可1分鐘-24小時采集間隔任意設定。

• 采集器：支持DC9～24V輸入，電源具有防反接、抗脈沖群、防雷、防靜電等保護措施。

• 顯示方式：可選配室外P10 LED顯示屏顯示，方便客戶現場分析數據。

• 擴展性能：系統采用模塊化設計，方便功能擴展、屏蔽或接入其他傳感器。

• 通訊方式：采集器同時支持GPRS、GSM無線傳輸方式，可將數據信息傳輸至指定的氣象服務器，實現數據的遠程控制和傳輸；

• 低成本：以往建單點空氣監測站的成本可建該設備的多個監測站點，密集型鋪設，監測面積廣


室外多參數大氣環境檢測儀

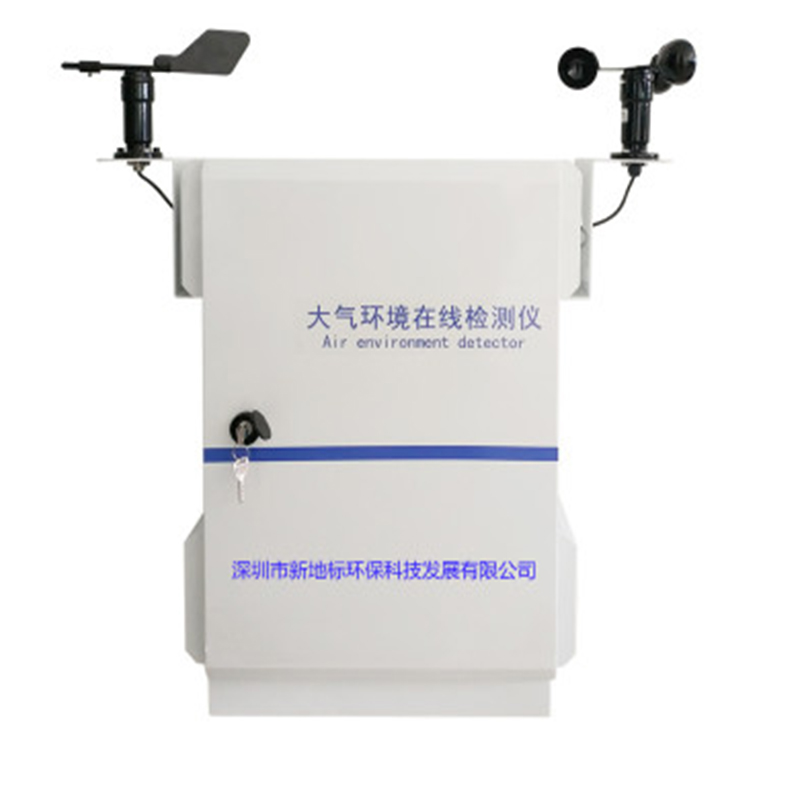

• 設備介紹

• 傳感器參數

• RS485通訊協議

采用MODBUS協議的RTU方式，在RTU方式下，使用RTU模式，消息發送至少要以3.5個字符時間的停頓間隔開始。當?shù)谝粋€(gè)域（地址域）接收到，每個設備都進行解碼以判斷是否發往自己的。在最后一個傳輸字符之后，一個至少3.5個字符時間的停頓標定了消息的結束。一個新的消息可在此停頓后開始。整個消息幀必須作為一連續的流傳輸。如果在消息幀完成之前有超過3.5個字符時間的停頓時間，接收設備將刷新不完整的消息并假定下一字節是一個新消息的地址域。
1、    硬件采用RS485，主從式半雙工通訊，主機呼叫從機地址，從機應答方式通訊。
2、    數據幀格式：1個起始位，8個數據位，1個停止位，無校驗位。
3、    波特率：9600bps。
4、    消息幀包含：地址域，功能碼域，數據域，CRC16檢測域。
5、   本設備支持十六進制03H、10H功能碼（即十進制03和16功能碼）。其中03H用于讀取設備堆棧，10H用于修改設備堆棧。
設備相應堆棧規劃如下：

通訊指令示例
（1）、主機讀取CO2數據
主機發送命令




0x01：設備地址（出廠默認為0x01）
0x03：讀取數據功能碼
0x00  0x00：從地址為0x00 0x00的寄存器開始讀取
0x00  0x01：從上面指定的寄存器開始讀取1個寄存器數據
0x84  0x0A：CRC16校驗碼
從機應答





0x01：設備地址（出廠默認為0x01）
0x03：讀取數據功能碼
0x02：應答數據長度
0x01  0xA0：0x01*256+0xA0=416，小數點個數為0（見表3），CO2濃度為416ppm
0xB9  0xAC：CRC16校驗碼

（4）、修改設備地址：（例：把設備地址0x01修改為0x02）
主機發送命令

0x01：設備地址（出廠默認為0x01）
0x06：修改寄存器功能碼
0x00  0x0F：需要修改的寄存器地址
0x00  0x02：寫入的數據為0x0002
0x38  0x08：CRC16校驗碼
從機應答

0x01：設備地址
0x06：修改寄存器功能碼
0x00  0x0F：需要修改的寄存器地址
0x00  0x02：寫入的數據為0x0002
0x38  0x08：CRC16校驗碼
(注意：接收到返回的數據說明設備地址修改成功，之后的通訊指令需用新的設備地址)

• 保修條款

1、客戶自夠買 XDB-QX8之日起，可享受1年保修服務。
2、保修有效期自開具發票之日或保修卡登記購買日算起，網絡銷售按照簽收之日算起。
3、在要求提供售后服務時，請聯系相關負責人寄回本公司售后服務部。
注：售后服務不包含以下幾種情況：
1、擅自拆裝、改裝改產品而造成的故障；
2、在使用、搬運過程中跌落造成的故障；
3、須保持機身上的標簽完好，擅自撕毀不保；
4、不符合本產品使用環境導致產品故障；
5、因接線或電源錯誤導致本產品燒毀損壞。
